通用測振

2019/11/27

YD系列內裝IC壓電加速度傳感器，先進的剪切型壓電加速度傳感器和選擇國外新一代的IC電路組成。在多點長線測量中，對長線的要求低（長線距離可達千米以上），性價比高，抗潮濕、抗粉塵等環境特性好，各種型號有對地絕緣型傳感器，提高了系統的測試可靠性和環境適應性。

突出特點：

低阻抗輸出，抗干擾，噪聲小。

性價比高，安裝方便，尤其適用于多點測量。

穩定可靠、抗潮濕、抗粉塵、抗有害氣體。

共性指標：

線性:≤1%	橫向靈敏度≤5%	典型值：≤3%
輸出偏壓：8-12VDC	恒定電流：2-20mA	典型值：≤3%
輸出阻抗：＜150Ω	激勵電壓：18～30VDC	典型值：≤3%
溫度范圍：-40℃～+120℃	放電時間常數：≥0.2S
殼絕緣電阻：＞10⁸	安裝力矩：約20-30kgf.cm（M5螺紋）

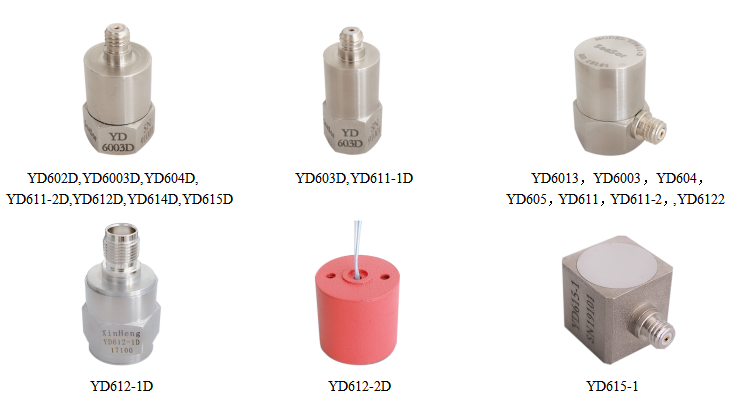

★ 通用測振，長期監測型

型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	外形尺寸		重量（克）	安裝螺紋 mm
型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	橫截面	高度h	重量（克）	安裝螺紋 mm
YD602/D	15	330	1～10000	30	0.0004	1500	六方14	22.5/29.5	18	M5
YD6013	20	250	1～15000	50	0.0002	1500	六方12	18	9	M5
YD6003/D	25	200	0.7～11000	33	0.0008	2000	六方14	20/27	13	M5
YD603D	30	166	1～15000	45	0.0007	2000	六方12	29/30	14	M5
YD604/D	50	100	0.35～10000	32	0.0004	2000	六方14	20/27	15	M5
YD605/D	50	100	0.5～5000	15	0.0002	1500	六方24	27/34	66	M5
YD611/D	100	50	0.5～10000	30	0.0002	1500	六方12	21.5/28.5	12	M5
YD611-1/D	100	50	0.5～9000	27	0.0002	1500	六方17	24.5/31	28	M5
YD611-2/D	100	50	0.7～10000	30	0.0002	1000	六方14	20/26	17	M5
YD612/D	100	50	0.5～8000	24	0.0004	1500	六方14	22.5/29.5	18	M5
YD612-1/D	100	50	0.5～6000	22	0.0002	1000	六方17	30/34	46	M5
YD612-2D	100	50	1～12000	36	0.0002	5000	柱形Ф12	14	4	M5
YD6122/D	200	25	0.5～6000	18	0.0004	1000	六方17	23/30	35	M5
YD614/D	400	12	0.35～5000	15	0.0004	1000	六方19	26/33	40	M5
YD615/D	500	10	0.2～5000	18	0.0004	1000	六方24	24/31	65	M5
YD615-1	500	10	0.7～10000	31	0.00004	1000	四方15	15.5	12	M5

注:型號后綴D為頂端輸出，不綴D為側端輸出。
